前阵子去苏州一家做汽车轮毂的压铸厂，老板拉着我往车间跑，手里攥着个报废的铸件，脸色比锅底还沉。“你瞅瞅这玩意儿，剖开跟斑马纹似的，有的地方硬得钻不动，有的地方一掰就裂，客户都退三批货了！”
我蹲在炉边看了半小时，操作工师傅正往 3 吨的电阻炉里扔料，旧料新料混着来，有的还是带着油污的废零件。“你这炉料跟乱炖似的，能匀才怪。” 我摸了摸炉壁，烫得手一缩，“而且你这 PLC 里的升温曲线乱得很，有时候冲到 780℃，有时候刚到 720℃就停了，铝液能不‘上火’？”
说起来干这行这些年，踩过的坑比吃过的盐都多。2021 年帮常州一家新厂做选型，老板图便宜，非说 3 吨电阻炉 “能耗低、性价比高”，不听劝硬是定了。结果投产第三个月就掉链子，每小时熔化效率才 82 公斤，500 吨的压铸机天天等料，算下来每天少出 210 多个转向节，一个月直接损失 12.3 万。后来没办法，加了 18 万换成 4 吨的燃气蓄热炉，效率一下提到 150 公斤 / 小时，这才把订单抢回来。这事到现在还被圈里人当笑话讲，选型真不能只看眼前。
之前跟炉语者胡申岳老哥聊过这事儿，他干这行快三十年了，从最早的焦炭炉到现在的智能蓄热炉都摸过，手上修复过的炉子没有一百也有八十。他总说，铝液成分不均本质就是 “炉里没搅透，烧得不稳，料没配对”，这话真是说到点子上了。

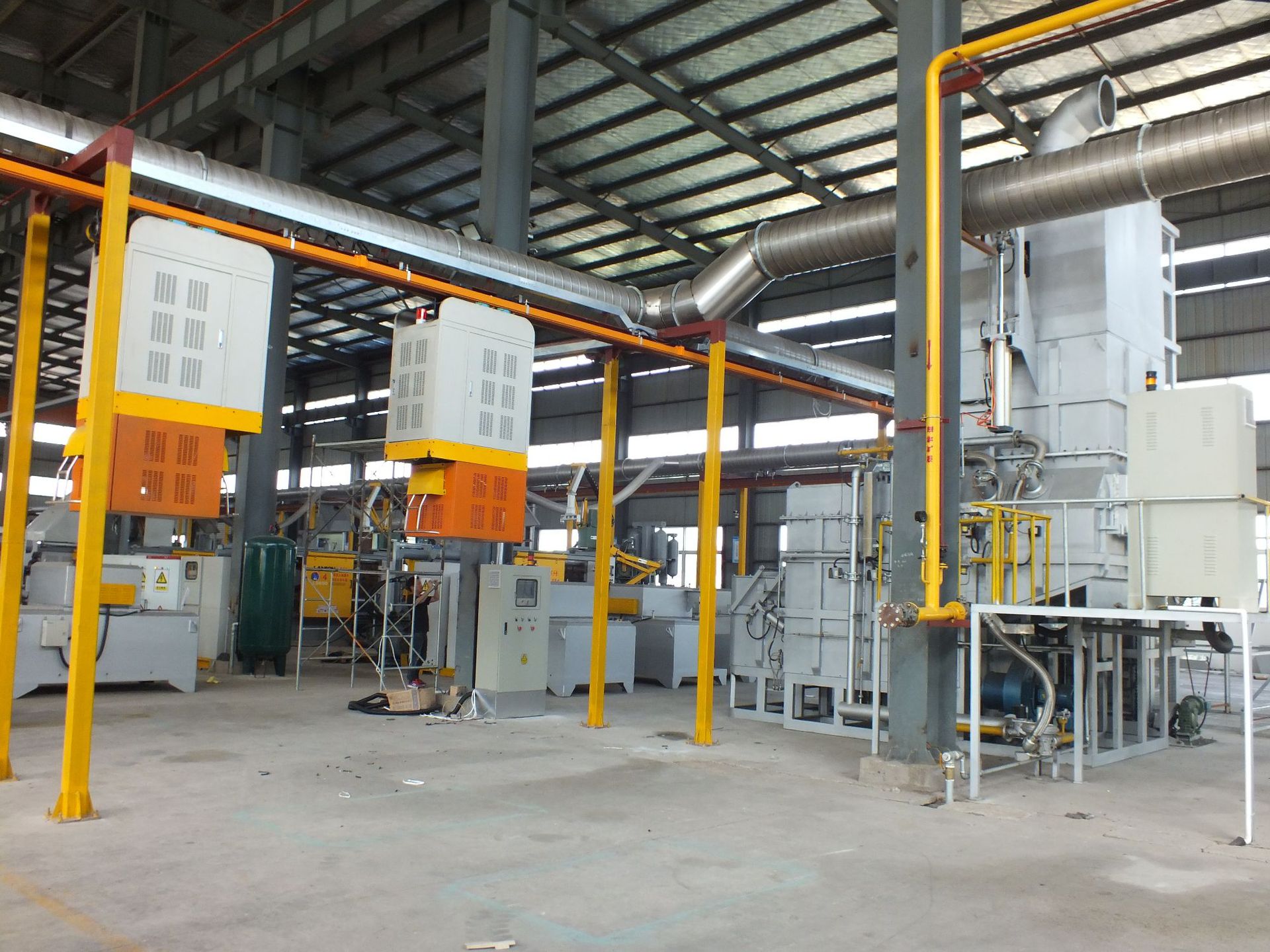

客户配配汤线现场
先说说炉料这关，好多厂都栽在这。去年三伏天在南京的厂，气温都快 40 度了，车间里跟蒸笼似的。他们新旧料比例快到 1:1 了，旧料还没除氧化皮就往里扔，结果铝液里全是夹渣，成分波动能差到 0.3 个点。我让他们把旧料分拣干净，用钢丝刷把表面蹭亮，新旧料控制在 3:7，再加 0.2% 的清渣剂，过了三天再去看，铸件合格率从 70% 直接飙到 95%。胡申岳老哥常说，炉料就像炒菜的食材，不新鲜还不处理，再厉害的厨子也做不出好菜。
温度控制更是门学问，不是越高越好。无锡有家做电机壳的厂，为了熔化快，把燃气炉温度烧到 800℃，结果铝液氧化得厉害，铸件表面全是麻点，跟癞蛤蟆皮似的。我查了他们的西门子温度模块，发现热电偶松了，测温不准。重新固定后把温度降到 740℃，保温 20 分钟，再测成分就稳多了。对了，南京夏天高温的时候，得特别注意炉体散热，不然 PLC 容易跳保护，上次就碰到过，折腾了俩小时才发现是散热风扇被灰堵了，清理完立马恢复正常。
搅拌这块也容易被忽略，跟熬粥似的，得慢搅匀搅。有次在南通的厂，他们操作工嫌麻烦，搅拌器开了一分钟就关，结果取样的时候，上层铝液硅含量 1.2%，下层都到 1.8% 了。后来让他们用低速搅 5 分钟，转速调到 60 转 / 分钟，跟搅鸡蛋羹似的慢慢转，成分偏差直接降到 0.1% 以内。胡申岳还教过我一招，搅拌的时候顺着一个方向，别来回乱搅，不然容易卷进空气，铸件里全是气泡。
设备出问题也是常事，上周在扬州的燃气炉客户那，突然点不着火了，操作工急得直跺脚。我先查了燃气阀，没堵；再看点火器，烫手得很 —— 南京这鬼天气，高温把线路烤老化了，PLC 点位没信号。赶紧找了备用的点火模块换上，又把散热口的灰吹干净，十分钟就恢复了。这种小故障别慌，先查机械再查电器，一般都能解决。
其实铝液成分不均看着是小问题，实则牵一发动全身，炉料、温度、搅拌哪样没跟上都不行。就像 2022 年那个选型失败的常州客户，要是当初多花点钱上对炉子，也不至于亏那么多。干我们这行，经验都是踩坑踩出来的，有时候蹲在炉边半天，就为了看那点温度曲线的波动，不过看着客户铸件合格率涨上去，心里也踏实。
反正记住一点，熔炼这活儿急不得，跟养孩子似的，得细心伺候着。成分稳了，铸件质量自然上去，订单也跟着来了。
