凌晨三点，手机在床头柜上炸开。一看来电显示——“安徽含山 帅翼驰 赵厂长”，我太阳穴就突突跳了两下。这个点，又是老客户，准没好事。
“胡工！实在对不住！除气机彻底‘趴窝’了！转子死活不转，报警灯狂闪！一炉A356等着精炼，再等铝水质量就废了！”电话那头，赵厂长的声音又急又哑，背景是熟悉的车间噪音。
我掀开被子坐起来：“别慌，赵厂。先按急停，断气断电，挂牌子！让所有人都离旋转部件远点。把触摸屏上的故障代码一字不落念给我听。”
干这行二十年，这种半夜“急救电话”接得太多。精炼除气机，它是铝液质量的“最后守门员”。它一“罢工”，什么针孔、夹渣、含氢量超标全来了，整炉几十万的铝水可能就得降级甚至回炉。但很多时候，它“不工作”或“效果差”，真不是机器本身多娇贵，而是咱们日常的维护和操作，在关键地方“掉了链子”。

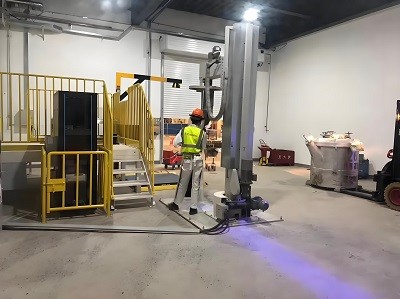

铝液精炼除气机客户现场
今天，我就结合这次深夜抢修和这些年攒下的一堆案例，把精炼除气机那点常见“毛病”和“保养经”，掰开揉碎了跟大家唠透。这不是厂家说明书，是一个老维修的实战笔记。
一、彻底“趴窝”？先抓这三个“现行犯”
赶到帅翼驰车间时，那台除气机像头沉默的铁兽杵在炉边。触摸屏上，红色的“安全报警”和“电机过载”代码刺眼地挂着。
“赵厂，遇到机器彻底不动，别上来就怀疑PLC坏了或者电机烧了。咱们得像查电路，先查保险丝。”我边打开电气柜边说，“八成是这三个地方出了幺蛾子。”
1. 安全连锁在“抗议”——插销、限位、防护门
这是最优先排除的。我让工人检查：
急停按钮是不是被意外拍下或卡住了？复位试试。
炉体移动到位插销，有没有完全插进定位孔？微动开关有没有信号？我见过太多“假到位”，差一毫米，系统就不认。
防护门或安全光栅，是不是有异物挡住了，或者门没关严？
氮气/氩气压力是不是低于设备设定的安全联锁值？气源一断，设备自动保护停机。
结果，问题就出在这儿——炉体平移的极限限位开关，被溅出的铝渣糊住了，触点接触不良，PLC没收到“到位”信号，死活不让主轴启动。用螺丝刀清理干净触点，复位，警报解除。
2. 传动系统“卡了壳”——转子、联轴器、减速机
如果安全信号都通了，电机还是转不动，甚至一启动就报过载，那就得往下查机械部分。
石墨转子：这是核心。我让工人手动去盘主轴（断电状态下）。结果，纹丝不动，卡得死死的。拆开快接接头，抽出转子一看，真相大白——转子的石墨喷头部位，被厚厚的、冷却后坚如水泥的铝渣和氧化皮完全包裹、堵死。这就像人的血管被彻底栓塞，动力再强也推不动。上次清炉后，工人肯定没认真清理转子插孔周围的积渣，新转子插进去就被“焊”住了。
联轴器或减速机：如果转子能盘动，但电机空载也响，可能是内部机械损坏。需要拆检。
3. 动力源“掉了线”——电机、变频器、电源
前两步都排除了，才轮到查电路。用万用表测电机三相绕组是否通、绝缘是否正常。查变频器是否有输入电压，是否有故障代码（如过流、缺相）。有时候，就是一个控制回路的小继电器触点氧化，导致信号送不到变频器。
那天，清理了限位开关和转子结渣，设备就恢复了正常。但赵厂长松了口气的同时，我更担心的是另一个更普遍、更隐蔽的问题：“它能转了，但除气效果真好吗？”
二、效果“打折扣”？四个隐形杀手在作祟
机器能转，不代表活干得好。很多厂子抱怨除气效果差，铝液含氢量下不来，测氢仪数据难看，铸件还是出针孔。问题往往出在下面这四个地方，它们让精炼过程“形式大于内容”。
杀手一：转速与气体流量“不匹配”
这是最常见的工艺错误。我经常在车间问操作工：“你们除气，转子转速开多少？气体流量开几格？”
回答往往很随意：“大概七八百转吧，气…开到中间。”
这就是问题！转子转速和气体流量必须根据铝液深度、处理量、转子直径有一个科学的匹配范围。转速太低，铝液翻腾不够，气泡大，上浮快，去除效率低。转速太高，容易把表面氧化膜卷进熔体，反而带入杂质。气体流量太大，液面翻滚剧烈，增氧增烧损；流量太小，产生的气泡数量不足。这就好比洗衣服，揉搓力度（转速）和洗衣液量（气体）必须配合好。一个简单的对照表贴在设备上，就能解决大问题。
杀手二：石墨转子“衰老”或“带伤”
转子不是铁打的。长期在高温铝液和旋转应力下工作，它会老化、会磨损。
喷头孔隙堵塞：即使没被铝渣堵死，高温下微小的氧化铝颗粒也会逐渐堵塞石墨的微孔，导致气体喷出不再是均匀的细密气泡，而是变成不稳定的“咕嘟”大气泡，除气率暴跌。
转子本体侵蚀变细：特别是液面波动线位置，侵蚀最快，转子变细后刚性下降，高转速下抖动加剧，影响气泡分布均匀性，也温度不均。
表面产生裂纹：急冷急热或安装不当易导致。裂纹会藏匿铝液，冷却后胀裂转子，甚至断裂在炉内，酿成大事故。
必须定期检查、更换！ 不能用到断为止。
杀手三：气体“不纯”或“管路漏气”
你通进去的是99.999%的高纯氮气/氩气，还是含水量、含氧量超标的“山寨气”？气体纯度不达标，等于往铝液里送污染源。另外，从气瓶到转子插头的整个管路，接头、软管、旋转接头，任何一个地方有微漏，不仅浪费气体，更会导致压力不稳，气泡产生间断，效果打折。用肥皂水涂抹所有接头查漏，应是常规操作。
杀手四：工艺“图省事”——温度与时间不足
铝液温度太低，粘度大，气泡上浮困难，除气效果差。处理时间不够，刚有点效果就结束。我建议，精炼温度至少要在720℃以上，处理时间根据炉子大小保证在10-20分钟。这些基本工艺纪律，往往是效果差的根源。关于工艺的深度探讨，我在 《铝液含氢量居高不下？可能是您的精炼工艺出了错》 里写过更多。
三、日常“怎么养”？别等坏了再求医
说到底，设备绝大部分故障，都能靠规范的日常维护预防。结合这次抢修，我给赵厂列了个极简的 《精炼除气机日常维护清单》：
每日：
开机前：检查气源压力是否稳定充足，管路有无明显泄漏。
运行中：听电机、减速机运行有无异响；观察转子旋转是否平稳，有无剧烈抖动。
使用后：立即！趁热！ 将石墨转子从铝液中提出，升至高位，用气枪吹净表面残留铝渣。这是延长转子寿命最关键的一步！等铝渣冷了，就跟焊上一样难清。
每周：
彻底清理转子插孔及炉盖周围的积渣。
检查所有安全限位开关、插销机构是否灵活可靠，清理铝灰。
手动盘车，检查转动是否顺畅。
每月/每季度：
检查并紧固所有电气、气路接头。
根据使用频率，定期拆下石墨转子，检查其直径磨损、表面裂纹和喷头堵塞情况。必要时更换。
校准（或建议校准）气体流量计。
“把这些动作，纳入你们 《熔化炉日常点检》 的大体系里，形成习惯。” 我最后对赵厂长说，“精炼除气，玩的就是细节。一个堵塞的转子喷头，一个漏气的接头，一次偷懒没做的清理，积累起来，就足以让你的铝液质量前功尽弃。”
设备是死的，人是活的。把它当战友，定期给它“擦擦枪、上上油”，它才能在关键时刻为你打出漂亮仗。稳定优质的铝液，从来不是靠某个神奇设备单打独斗，而是靠这一整套严谨、细致、持之以恒的工艺纪律和设备维保体系撑起来的。这，才是我们“炉语者”真正想传递的东西。
