前阵子在车间，看见新来的伙计直接把一大包潮湿的铝屑倒进炉子，“嘭”一声闷响，烟气腾起，铝液差点溅出来。我走过去关了电源，指指地上那些瞬间氧化变灰的铝滴——这都是钱，更是安全隐患。熔炼这活儿，规矩就是生命线。
干了二十年，我越发觉得，一套稳定、清晰的熔炼流程，是车间质量和成本的定盘星。今天，我就结合咱们行业里最容易出岔子的地方，把四大阶段的要点和“潜规则”给你捋明白。
第一阶段：备料——“兵马未动，粮草先行”
这是最容易被轻视，却埋着最多雷的环节。
1. 分选是良心活：
新铝锭：牌号要门儿清，A00就是A00，别混。包装物要除净。
回炉料：这是降本关键，也是“污染”源头。铝屑必须烘干！ 不烘干，油水进炉，轻则浓烟滚滚，重则铝液爆沸伤人，铸件必然气孔超标。烘干不是摆样子，120-150℃，老老实实烘上2-4个钟头。大块的浇冒口、废件，要用磁棒吸、用手拣，把铁、铜、塑料、砂子剔干净。这点，我在 干了二十年压铸，聊聊铝料那点事 里反复强调过，料不对，一切白费。
2. 配料要“算计”，不能“大概”：
拿张纸，或者用个Excel表。根据目标牌号（比如ADC12），算清楚需要多少新铝、多少回炉料、还要补多少铝硅、铝铜中间合金。硅要调到9.6-12.0%，铜要控在1.5-3.5%，这都是有范围的，靠眼睛估不准。
3. 清洁是底线：
原料表面的油污、铁锈、泥沙，要么用钢丝刷清理，要么进炉前高温烘烤一下。严禁任何潮湿物料直接入炉，这是安全红线，也是质量底线。
第二阶段：熔炼——“文火慢炖，方得真味”
1. 烘炉是“热身”，急不得：
新炉衬或停用超过三天的炉子，就像冬眠刚醒，得慢慢活动筋骨。必须阶梯式烘炉：常温→200℃（稳2小时）→400℃（再稳2小时）→600℃（稳1小时）。目的是把炉衬里的水分彻底赶跑，否则高温下水分瞬间汽化，压力能冲裂炉衬，甚至导致铝液喷溅，极其危险。
2. 装炉讲“顺序”，乱不得：
记住口诀：“先底后上，先重后轻，先大后小”。
先铺底：炉底铺一层大块、厚实的料（比如大块浇冒口），当作“缓冲垫”，保护炉底不受冲击。
再放难熔的：把铝硅、铝铜这类中间合金放在中层。
最后放易烧的：小块料和烘干后的铝屑，放在最上面。如果一开始就把铝屑撒在高温表面，瞬间就氧化烧成烟了，纯属浪费。
装炉量别超过炉子容量的90%，给铝液预热膨胀留足空间。
3. 升温要“阶梯”，猛火出不了好铝水：
初期（400-500℃）：用中低功率，让热量慢慢渗透，原料均匀软化。
中期（650-700℃）：大部分原料开始熔化，这时可以用搅拌器（最好用石墨的）轻轻搅动，促进成分均匀。
后期（目标温度，如ADC12的720-740℃）：确保全部化清，温度均匀。
关键动作：熔炼全程，在铝液表面撒一层覆盖剂（比如氯化钠、氯化钾的混合物）。它像一层“被子”，隔绝空气，能把氧化烧损牢牢控制在1%-3%。烧损就是纯利润，这里省下的，就是赚到的。
第三阶段：熔体处理——“洗澡排毒，去芜存菁”
铝全化了只是半成品，精炼才是决定最终品质的关键。
1. 除气（赶走“氢气”这个头号敌人）：
铝液像海绵，会吸氢气，这是铸件气孔的元凶。最常用、最有效的方法是 “惰性气体旋转除气”。
将石墨转子伸入铝液底部，通入氮气或氩气。
高速旋转（300-500转/分）的转子把气体打成细密气泡，气泡在上升过程中，会把溶解的氢气“抓”出来，带到表面。
通常需要持续15-20分钟。有条件的话，用测氢仪测一下，确保氢含量 ≤0.2ml/100gAl。这一步偷懒，后面铸件上全是蜂窝状气孔，损失更大。
2. 除渣（清理“垃圾”）：
除气后静置5-10分钟，让氧化渣等夹杂物上浮聚集。然后用扒渣耙轻轻地、彻底地扒干净。扒渣要像捞饺子一样轻巧，别把渣子又搅回去。可以撒点打渣剂，让渣子变“干”、聚成团，更容易扒除。
3. 成分微调（最后的“调味”）：
取少量铝液做快速光谱分析，看硅、镁等关键元素是否在标准内。如有偏差，加入对应中间合金微调。所以前面配料算得准，这里就省事。关于成分控制与铸件质量的深度关联，我在 胡申岳：铝液成分忽高忽低？抓好3个工艺环节 里有更细致的分析。
第四阶段：静置与出炉——“稳字当头，善始善终”
1. 静置（给铝液“沉静”的时间）：
精炼后的铝液，不要马上用。在熔炼温度下静置15-30分钟。这段时间极其宝贵，能让残余的微小气泡和渣粒有最后上浮的机会，也让铝液各部位温度更均匀。静置时，表面覆盖剂要保持。
2. 出炉（平稳过渡）：
出炉前，再次用热电偶确认温度达标。使用预热到200℃以上的流槽导引铝液，防止降温过快。浇注过程力求平稳，减少湍流和氧化。
3. 清炉（为下一炉做好准备）：
活儿干完了，别急着走。趁热清理炉内残渣，检查炉衬有无裂纹或侵蚀。良好的收尾，是高效下一个循环的开始。 这种日常维护习惯，直接关系到设备寿命和稳定， 铝合金熔化炉的日常点检 里提到的七个部位，这时就可以重点看看。
核心控制点（记住这三条）
温度是生命线：不同合金有它的最佳“体温”。纯铝约700-720℃，压铸铝一般720-750℃。过高则烧损吸气，过低则流动性差。买个靠谱的热电偶，定期校准。
除气是质量闸门：宁愿在熔炼时多花20分钟彻底除气，也别在后续面对成堆的气孔废品。
烧损就是利润：通过覆盖剂、合理装炉和温度控制，把烧损率从5%降到2%，对于一个中型厂，一年省下的铝料钱可能够买台新设备。
当然，这些流程会根据你使用的炉型（如燃气炉、感应炉）有细节调整，但核心逻辑不变：精细备料、温和熔炼、彻底精炼、平稳过渡。

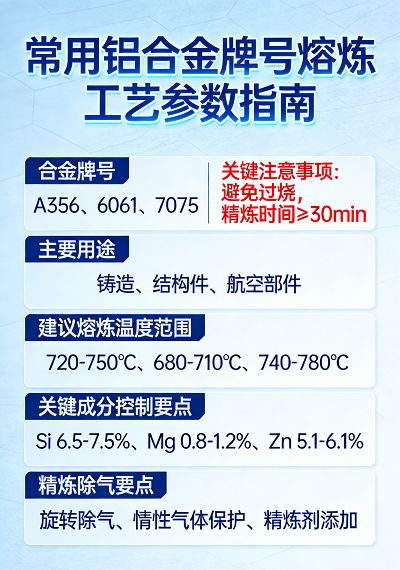

你问到的常见铝合金牌号熔炼温度与成分控制表，这个提议非常好。这确实是精准把控工艺的利器。我已经帮你整理了一份，涵盖了压铸、变形铝合金中几个最常用的牌号，你可以参考：
合金牌号 主要用途 建议熔炼温度范围 关键成分控制要点 (wt%) 精炼除气要点
使用说明：
温度：此为熔炼并完成精炼后的铝液保持温度，实际熔化末期温度可略高10-20℃。
成分：表中为关键元素控制范围，其他元素如Fe、Mn、Zn等需符合相应国标/行标。
特别提醒：
A356/Mg系合金：熔炼时极易氧化烧损，务必使用优质覆盖剂，精炼剂需选择不含氯或低氯产品。
6061/6063（变形铝）：对氢含量和非金属夹杂极为敏感，除气、过滤工序必须严格。
使用回炉料：需根据回炉料成分和干净程度，调整新料配比，并酌情提高精炼强度。
把这套流程和参数表结合起来，你就能建立起一套从理论到实践的完整熔炼工艺框架。如果在具体操作中遇到特例或难题，随时可以回我们首页看看，咱们可以结合你的炉型、产品和具体问题，聊得更深。
