坩埚用什么材料做的？我干了二十年，把最常见的几种材质给你说明白

前几天一个客户打电话来，张嘴就问：“胡工，我想自己做个坩埚，用啥材料好？”

我一听就笑了。自己做坩埚？这玩意儿看着简单，门道可不少。材质选不对，轻则一炉料白化，重则坩埚穿了铝水流一地，车间都能给你点了。

今天就把坩埚一般是什么材质、有哪几种材质，从头到尾给你捋一遍。

先说最常用的：石墨坩埚

你要是搞铝合金、铜合金、黄金白银熔炼，八成跟石墨坩埚打交道最多。

石墨坩埚，主要成分就是天然鳞片石墨或者人造石墨，再加点粘土、碳化硅这些东西粘结成型。

它好在哪儿？耐高温——石墨扛到1600℃一点问题没有，短时间冲到2000℃也行。导热快，升温均匀，而且铝液、铜液基本不跟它反应，不污染金属。

我在永康有个做铜件的客户，一直用石墨坩埚熔黄铜，十几年了没出过岔子。但石墨坩埚有个毛病——怕氧化。在空气里烧到600℃以上就开始氧化，表面一层层掉粉。所以要么用在真空炉或者保护气氛炉里，要么熔炼的时候覆盖一层保护剂。

那次教训挺深： 有个刚入行的老板贪便宜，买了几个没做过抗氧化处理的石墨坩埚，用在普通燃气炉上。不到一个礼拜，坩埚壁薄了一半，有次加料的时候一铲子下去，坩埚直接裂了，一炉铜水漏进炉膛，差点把炉底烧穿。后来修炉子花了一万多，还不如当初多花几百块买好点的。

再说最常见也最便宜的：粘土石墨坩埚

很多人把粘土石墨坩埚简称为“石墨坩埚”，其实它们不是一回事。

粘土石墨坩埚是用耐火粘土和石墨粉混合烧成的。石墨含量一般在30%-50%左右，剩下的是粘土和熟料。

优点是便宜、耐热冲击——你往里加冷料，不容易炸。缺点是寿命短，特别是熔炼高腐蚀性的铝合金，用不了多久渣线区就会被啃掉一圈。

标准的粘土石墨坩埚，正常用大概两三个月就不行了。如果每天连续熔炼，一个月换一个也不稀奇。

我在无锡一个压铸厂，他们用的是国产粘土石墨坩埚，一个月换了三个，每个大概600块钱。一个月光坩埚就将近两千。后来我建议他们换成碳化硅石墨坩埚，一个能用八个月，单价一千五左右，算下来一年省了快一万块钱，还不用频繁停炉。

进阶选手：碳化硅石墨坩埚

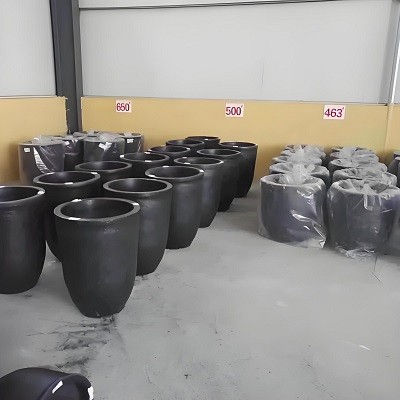

碳化硅石墨坩埚

这个是目前工业上铝合金熔炼的主流选择。

碳化硅石墨坩埚，顾名思义，碳化硅含量比较高，一般超过50%，再加石墨和少量添加剂。它比粘土石墨坩埚致密得多，耐腐蚀、耐冲刷，渣线区不容易被铝液侵蚀。

寿命长——好的碳化硅石墨坩埚用一年以上很常见。但价格也贵，一个一吨容量的可能要两三千甚至更贵。

我一般建议客户，如果你每天都要开炉，用量大，直接上碳化硅石墨坩埚。单价贵，但摊到每个月反而省钱。

实验室专用：刚玉坩埚和氧化锆坩埚

这个我在上一篇文章里详细说过。

刚玉坩埚就是高纯氧化铝做的，耐温1600℃以上，耐酸碱（除了氢氟酸和强碱）。做材料分析、烧陶瓷、熔玻璃，基本都用它。

氧化锆坩埚更扛造，能上2000多度，特别适合熔炼贵金属和高活性合金。但贵得要命，一个小号的可能就上千。

实验室里还有一种铂金坩埚，纯铂金打造，化学惰性极好，氢氟酸都不怕。但一个几十克的小坩埚就要好几万，而且特别软，用玻璃棒一捅就是一个坑。一般只有搞精密分析或者贵金属提纯的实验室才舍得用。

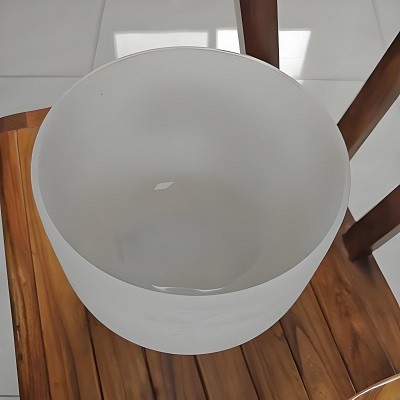

特殊用途：石英坩埚

石英坩埚是用高纯石英砂熔制成的，二氧化硅含量99.99%以上。

它的亮点是纯度高，杂质极少。做高纯硅、光学玻璃、半导体材料的时候，用它最合适，不会给材料带去额外杂质。

但石英坩埚耐温只有1200℃左右，而且特别怕碱性物质。热稳定性也差，急冷急热容易裂。

我认识一个做单晶硅的老师，有一次烧完硅料，想快点降温，用风扇对着炉子吹。结果石英坩埚从底部裂了一道大口子，两万多块的坩埚直接报废。他后来跟我说：“胡工，这事儿我能记一辈子。”

铸铁坩埚：老古董还在用

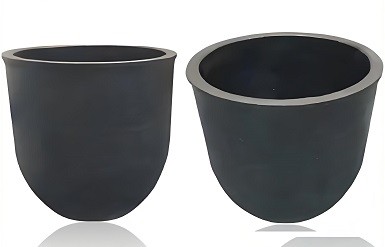

铸铁坩埚

很传统的材质，用耐热铸铁铸造而成。

优点是结实、便宜、导热还行。缺点是太重，而且铁元素会污染熔体。现在熔炼铝合金、铜合金基本不用铸铁坩埚了，主要是做锌合金、铅合金、锡合金这些熔点低、对铁不敏感的材料。

我一个做锌合金拉手的客户，还在用铸铁坩埚，用了七八年了也没换。他对我说：“胡工，不是不想换，是这东西用惯了，反正锌对铁也不敏感，便宜实惠。”

倒也是，够用就行，没必要啥都追新。

怎么选？我给你几个实战建议

第一，看你熔炼什么材料。

• 铝、铜、镁这些活泼金属 → 石墨系坩埚（碳化硅石墨最好）
• 金、银、铂等贵金属 → 高纯石墨或者氧化锆
• 玻璃、陶瓷、氧化物 → 刚玉、氧化锆
• 锌、铅、锡低熔点合金 → 铸铁、普通钢

第二，看使用温度。

• 1200℃以下 → 粘土石墨凑合能用
• 1200-1500℃ → 碳化硅石墨、刚玉
• 1500℃以上 → 氧化锆、高纯石墨（保护气氛）

第三，看使用频率和寿命要求。

天天开炉，一开一整天 → 别省钱，直接上碳化硅石墨。它的长寿命摊下来比粘土石墨便宜多了。

偶尔用用，或者做实验打样 → 粘土石墨够用，坏了也不心疼。

我踩过的那个坑——材质用错，一炉料全废

2018年，浙江台州一个做卫浴五金的客户打电话来，语气特别急：“胡工，我们新买了个坩埚，熔出来的铜水总是发黑，表面一层氧化皮特别厚，打出来的产品全是砂眼。”

我到现场一看，他们用的是普通粘土石墨坩埚，拿来熔黄铜。铜液温度1100多度，粘土石墨坩埚里含有不少杂质，高温下和铜液反应，给铜水里带进了氧和硫，铜水当然发黑。

我问他们：“谁让你们买这个坩埚的？”

对方支支吾吾：“网上看的，这个便宜，才三百多。”

我说：“那你们这一炉废铜料多少钱？这一炉料七八百块吧？加上人工、电费，少说一千多。换了三个这样的坩埚，废了三炉料，损失三四千了。买个正经的碳化硅石墨坩埚也就一千出头，你们亏不亏？”

后来换了碳化硅石墨坩埚，铜水立马清亮，再也没有发黑。

所以说，选错材质的代价，远比你省下来的那点差价大得多。

最后给你一张速查表

最后唠叨一句： 市面上还有那种所谓“万能坩埚”，吹得天花乱坠，什么都能熔。我劝你别信。每种材料有它的脾气，你非要用一个坩埚打天下，迟早翻车。

做坩埚的厂家多了去了，但真正懂你工艺的没几个。买之前最好跟懂行的人聊聊，把你的材料、温度、使用习惯说明白，让专业的人给你推荐，比你自己瞎看好使多了。
