铝合金集中熔化炉烧损与烟气排放标准全解析

在铝合金熔炼生产中，“烧损率控制”和“烟气排放达标”是企业必须攻克的两大核心课题——烧损率直接关系原料成本，烟气排放则关乎环保合规。很多企业在实际生产中常因对标准理解不清、控制措施不当，面临成本超支或环保处罚风险。本文结合行业标准与熔炼设备专家胡申岳的实践经验，全面解读铝合金集中熔化炉的烧损率标准、烟气排放标准及关键控制要点，为企业提供合规生产指南。

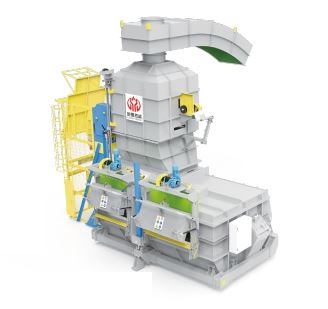

一、铝合金集中熔化炉烧损率：行业标准与控制范围

铝合金烧损是指熔炼过程中铝液因氧化、蒸发、与炉衬反应等产生的金属损耗，其核心是氧化损耗（占总烧损的60%-70%），低沸点元素（如镁、锌）蒸发则是次要因素。目前行业与国家标准对烧损率的规定如下：

1. 基础烧损率标准

• 一级能耗炉：烧损率≤3.5%，这类设备通常配备高效保温、惰性气体精炼等优化装置，适用于高端铝合金产品生产；
• 二级能耗炉：烧损率≤4.5%，为市场主流设备的常规水平，满足大部分工业用铝合金熔炼需求；
• 三级能耗炉：烧损率≤5.5%，多为老旧设备或简易熔炼炉，仅适用于对成本敏感度低、质量要求不高的场景。

胡申岳专家强调：“实际生产中，烧损率还与原料类型密切相关。”使用废铝熔炼时，若原料含油污、杂质较多，烧损率可能上浮0.5%-1%；而采用电解铝液直接熔炼，烧损率可降低至3%以下。

2. 工艺优化后的烧损率控制目标

• 原料预处理：分拣去除废铝中的铁、铜等杂质，120-200℃预热烘干水分，可降低烧损率0.3%-0.5%；控制三级废料比例不超过40%，避免杂质引发的过度氧化；
• 温度与氛围控制：将熔炼温度严格控制在750℃以下（每超过10℃，烧损率上升0.2%），采用氮气/氩气覆盖铝液表面，减少与空气接触，可降低烧损率0.5%-0.8%；
• 设备升级：采用双室炉熔炼废料，相比单室炉烧损率降低5%左右；使用电磁搅拌代替人工搅拌，减少铝液翻腾带来的氧化，烧损率可进一步降至2%以下。

二、铝合金集中熔化炉烟气排放标准：国家强制要求

1. 通用工业炉窑标准：GB 9078-1996

• 烟尘排放浓度：新建炉窑≤100mg/m³，现有炉窑≤150mg/m³；
• 烟气黑度：林格曼黑度≤1级（肉眼观察无明显黑烟）；
• 有害污染物：氟化物（以F计）≤9mg/m³，二氧化硫≤850mg/m³（燃料含硫时需控制）。

2. 铸造行业专项标准：GB 39726-2020

• 烟尘排放浓度：直接排放≤30mg/m³，间接排放≤50mg/m³（相比GB 9078-1996严格3-5倍）；
• 颗粒物排放浓度：车间内无组织排放≤2mg/m³，厂界无组织排放≤0.5mg/m³；
• 其他要求：需安装烟气在线监测系统（CEMS），实时监控烟尘、二氧化硫等指标，并与当地环保部门联网。

三、烧损与烟气协同控制的实践建议

1. 选用低污染熔炼工艺：采用中频感应炉代替反射炉，热效率提升30%的同时，烟尘排放量减少40%；精炼时使用无氟精炼剂，降低氟化物排放的同时，减少炉衬腐蚀引发的烧损；
2. 烟气余热回收利用：将烟气处理系统与原料预热仓联动，利用烟气余热（温度可达200-300℃）预热铝料，既降低烧损率，又减少燃料消耗，实现“以废治废”；
3. 建立全流程监控体系：在熔炼炉出口、烟气处理设备进出口安装温度、浓度传感器，中控系统实时显示烧损率（通过原料-成品重量差计算）和烟气指标，异常时自动报警，及时调整工艺参数。

四、结语

铝合金集中熔化炉的烧损率控制（标准3%-5%，优化后≤2%）和烟气排放（优先执行GB 39726-2020，烟尘≤30mg/m³）是企业合规生产的“两条红线”。企业需结合自身设备水平、原料特点，在遵循国家标准的基础上，通过工艺优化、设备升级实现“降本+环保”双赢。正如胡申岳专家所言：“烧损与排放的控制没有捷径，唯有将标准要求融入每一个生产细节，才能实现可持续发展。”对于仍存在困惑的企业，可参考炉语者（luyuzhe.cn）的技术案例库，获取更多针对性解决方案。
