上礼拜跑浙江一家做高端轮毂的厂子，一进熔炼车间，我就觉得不对劲。那台5吨中频感应炉，声音听着发闷，不像正常那种利索的“嗡嗡”声。凑近了一看炉口，好家伙，炉衬内壁已经坑坑洼洼，像被啃过一样，局部侵蚀得挺深。老板一脸愁容：“胡工，您给瞅瞅，这炉衬才用了不到三个月，修炉修得肉疼，耽误生产不说，铝液质量还老波动，老是出针孔。”
我一问他们用的什么料，心里就明白了七八分。他们做的是A356.2这种含硅量不低、还要求高纯净度的合金，结果图便宜，用的炉衬料是通用型石英砂捣打料。这就好比用棉布衬衫去当防火服穿，不烧出窟窿才怪。
感应炉的炉衬，咱干这行的都清楚，它就是炉子的“内衣”，直接贴着上千度的铝水。这身“内衣”合不合身、耐不耐用，直接决定了炉子的命，更决定了你的生产成本和产品品质。今天，咱就抛开那些枯燥的参数表，唠点实在的——怎么根据你手头熔炼的合金牌号，把这层“金钟罩”给选对了。
一、合金不同，脾气不同：炉衬得“看人下菜碟”
为啥合金牌号这么关键？因为不同的合金元素，跟炉衬材料发生“化学反应”的剧烈程度天差地别。
1. 熔炼“大路货”合金（比如ADC12、A380）：
这类合金硅含量高（8%-12%），本身流动性好，但对炉衬的化学侵蚀性相对温和。传统的高纯度石英砂（SiO₂>99%） 捣打料依然是经济实惠的选择。它的优点是打结、烧结工艺成熟，价格便宜。但要注意，它对温度骤变比较敏感，频繁起停炉容易产生裂纹。如果是连续生产，问题不大。

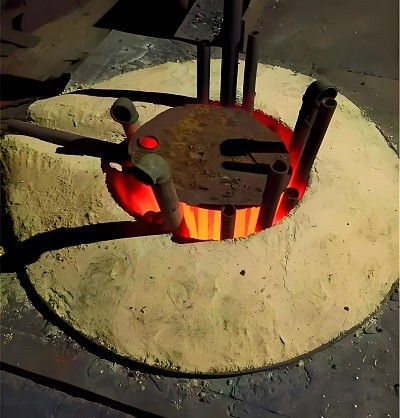

中频感应炉炉村
个人经验之谈：干压铸件的厂子，用这料的多。但切记，砂子纯度是关键！我见过无锡一家厂子，为了省每吨几百块，用了杂质多的料，结果炉衬寿命比别人短一半，铝液增铁严重，铸件脆性大增，那才是真亏大了。
2. 熔炼含镁、含稀土的高强合金（比如5系、7系合金，或添加锶、钛等元素的）：
这时候，石英砂料就顶不住了。镁元素特别活泼，会猛烈地还原炉衬中的二氧化硅（SiO₂）：SiO₂ + 2[Mg] → 2MgO + [Si]。结果就是炉衬被快速侵蚀变薄，铝液里还增硅了，成分直接失控。
对付这类“活泼分子”，必须上碱性或中性炉衬。
碱性炉衬：常用镁砂（MgO）。它抗镁侵蚀能力一流，但缺点是比较“娇气”，烧结不好易剥落，且热导率高，能耗会稍微高一点。
中性炉衬：现在主流是用高纯氧化铝（Al₂O₃>95%） 或莫来石基的干振料。它跟镁、稀土元素的反应倾向很小，化学稳定性好，寿命长，是熔炼高端合金的优选。价格嘛，当然比石英砂贵一截。
现场案例：去年给西南铝业一个项目做咨询，他们熔炼某高镁铝合金，之前用石英砂炉衬，平均60炉次就要大修。后来我坚持推荐换用特定粒度配比的高纯氧化铝料，配合严格的烧结工艺，现在一个炉役期轻松跑到150炉次以上，铝液纯净度提升一个档次，这笔账他们算得门儿清。
3. 熔炼高纯铝或对铁污染极其敏感的合金（比如锂电池箔、高端电子产品用铝）：
这时候，目标是把一切污染源降到最低。石英砂里的SiO₂和杂质中的铁，都是大敌。高纯氧化铝（Al₂O₃>99%） 或尖晶石质（MgO·Al₂O₃） 炉衬几乎是唯一选择。它们自身极其稳定，几乎不给铝液“加料”。虽然材料费和烧结能耗最高，但对于产品附加值极高的领域，这笔投资属于“省不得的命根子钱”。
教训分享：曾有个客户，试制99.99%高纯铝，为省成本用了普通氧化铝料，结果产品铁含量始终卡在门槛上不去，整炉价值几十万的原料报废。后来痛定思痛，参考了我们为 宁波创海集团提供的方案，改用顶级炉衬材料，才稳定量产。这就叫“规划不对，炉子再贵也白费”。
二、除了合金牌号，还有几个“隐藏考点”
选材质只是第一步，想把炉衬寿命真正做上去，还得抠几个细节：
1. “大炉小炉”不一样： 同样的合金，3吨炉和10吨炉选的炉衬料，在骨料粒度配比、烧结收缩率设计上就有讲究。大炉子炉衬厚，热应力大，需要材料有更好的抗热震性和整体结构性。
2. “干活节奏”是快是慢： 如果是24小时连轴转的集中熔化，炉衬长期处于热态，比较稳定。最伤炉衬的是频繁的“冷炉-加热-出液-冷却”循环，热胀冷缩反复折腾，再好的料也容易裂。这种工况，就要选抗热震性特别优化过的材料。
3. “施工手艺”是生命线： 再顶级的材料，碰上二把刀的打结、烧结，全是白搭。捣打密度是否均匀、烧结升温曲线是否严格执行，直接决定了炉衬是“铁板一块”还是“一盘散沙”。我见过太多厂子，买了贵料，却败在了粗糙的现场施工上。
4. 匹配你的“大小修”节奏： 炉衬设计寿命，最好和你计划中的停产检修周期吻合。别设计个能用500炉的顶级炉衬，结果你每300炉就因为其他设备问题必须停炉，那就浪费了。选型，永远是匹配实际生产需求的艺术。
三、算笔经济账：贵料真的“贵”吗？
这是最核心的问题。老板们总觉得炉衬料是成本，能省则省。但咱得算全生命周期账。
假设一炉5吨铝水，价值约10万元。
廉价通用料：售价低，但可能80炉就严重侵蚀需要停炉重打。期间，停炉重打耗时2天（损失产能），材料+人工成本约2万，并承担约80炉 * 因侵蚀导致的铝液质量风险（废品率增加）。
专用优质料：售价高50%，但能做到200炉安全运行。虽然单次材料费高，但摊薄到每炉铝水上，成本反而更低，更重要的是：生产连续性强，铝液质量稳定，产品合格率高。
这还没算因漏炉等安全事故导致的灾难性损失。感应炉炉衬失效最怕的就是“漏炉”，那损失动辄几十上百万，还可能伤及设备和人。用好料、严格维护，就是买最靠谱的保险。
最后唠叨两句：
炉衬选型，是个典型的技术决策。它没有唯一的答案，但有最合适你那个答案。别光听销售吹，也别只看价格。关键就三点：
吃透你自家的“菜谱”（合金种类）。
认清自家的“灶火”（生产节奏和炉型）。
找个靠谱的“厨师”（材料供应商和施工团队）。
炉子这玩意儿，你糊弄它，它就找个机会狠狠地“回报”你。静下心来，把“炉衬”这件“内衣”选对、穿好，它回报给你的是稳稳的产量、棒棒的质量和真正看得见的成本节省。这事儿，就跟咱们常说的 “熔化炉日常点检” 一样，是基本功，也是真功夫。
