上周在无锡客户车间，正好赶上他们换炉衬，几个工人忙得满头大汗，拆旧衬、砌新衬，叮叮当当折腾了整整两天。客户王总在旁边叹气：“这已经是今年第二次换了，光材料加工时费就花了1万2，停产两天损失的订单更别提了。”更让他揪心的是，上次换完才半年，炉衬就裂了道缝，差点漏铝，吓得工人赶紧停炉，现在想起来还后怕。
其实这种情况太常见了，经常有客户问我：“为啥同样型号的炉子，隔壁厂的炉衬能用一年多，我的半年就不行了？”说白了，问题多半出在几个被忽略的细节上。我做熔铝炉维修管理快十年，跟老工友们总结了一套“三防两养”的现场法则，之前帮苏州一家压铸厂用这套方法，把炉衬寿命从8个月延长到了14个月，提升了快40%，他们老板现在见我就竖大拇指。
先说说“三防”，就是防三种最伤炉衬的情况。

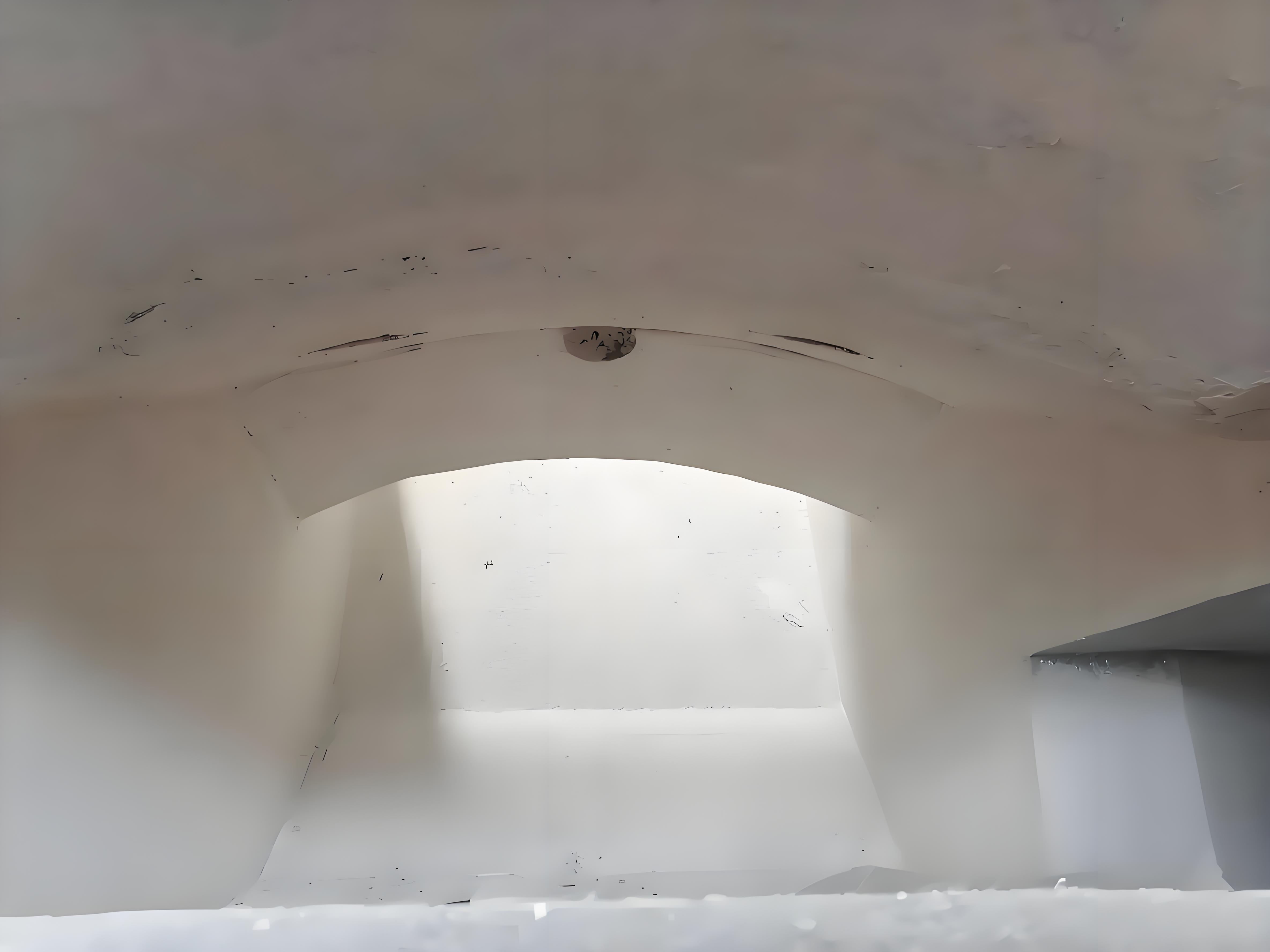

客户现场第一次烧结完成炉膛内部
第一防是急冷急热，这玩意儿对炉衬来说就像冬天用开水浇玻璃，很容易裂。炉衬是耐火材料做的，热胀冷缩厉害，你要是冷炉直接开猛火升温，温度一下子窜上去，它受不了；或者长时间停机不保温，炉温降得太快，再开炉时也容易出问题。之前南京有个客户，为了赶订单，冷炉直接把燃气阀开到最大，结果没两天炉衬就出现了细小裂纹，还好发现得早，没造成大事故。
正确的做法是严格执行炉衬烧结工艺，烘炉曲线得一步一步来，比如常温到200℃要烘2小时，200℃到400℃再烘3小时，不能图快。要是短时停机，比如午休一两个小时，记得把炉温维持在300℃左右保温，这样再开炉时温度变化平缓，对炉衬损伤小。
第二防是机械剐蹭与腐蚀。有些操作工投料时图省事，大块边角料直接往炉里扔，“哐当”一声，炉衬就被砸出个小坑；还有捅料时用铁钎子使劲戳，时间长了炉壁就被刮得坑坑洼洼。更隐蔽的是化学腐蚀，比如你炼高硅、高镁合金，这些元素会跟炉衬发生反应，慢慢把炉衬“吃掉”。
我之前帮一家做铝合金轮毂的客户解决过这个问题，他们当时炼的合金镁含量高，炉衬腐蚀得特别快。后来我让他们把炉料预处理一下，大块料敲成小块，投料时轻拿轻放，另外换成高铝质炉衬，这种材质抗腐蚀能力强。这么一改，炉衬寿命一下子延长了3个多月。
第三防是熔炼超温。很多老板为了追求熔化速度，总喜欢把炉温调得高高的，觉得温度高熔得快。但炉衬都有设计温度上限，比如普通粘土质炉衬耐温大概1250℃，你要是长期烧到1300℃，炉衬就会软化，强度下降，用不了多久就会开裂。
上次苏州有个客户就是这么干的，为了赶一批急单，把炉温调到了1320℃，连续烧了三天，结果炉衬直接塌了一块，不仅订单没赶完，还停产了三天修炉子，损失了5万多。后来我帮他们校准了热电偶，在PLC里设定了1250℃的温度上限，超过就报警，虽然熔化速度慢了一点，但炉衬寿命上去了，算下来更划算。
说完“三防”，再聊聊“两养”，就是日常的养护功夫。
一养是日常“体检”。每次停炉后，别光想着歇着，花十分钟检查一下炉衬。用手电筒照照炉壁，看看有没有裂纹、剥落；用小锤子敲敲，听听声音，要是声音发空，可能里面有松动。我还会让客户准备个笔记本，每次检查都记录一下炉壁厚度、有没有新的损伤，这样能及时发现问题。之前常州有个客户，就是通过日常检查发现炉衬有个小裂纹，及时修补了，没让它扩大，省了换整个炉衬的钱。
二养是定期“修补”。老话讲“小洞不补，大洞吃苦”，炉衬也是这样。发现小裂纹、小坑洼，赶紧用修补料填上。修补的时候要先把破损处清理干净，把松动的耐火材料敲掉，然后用配比好的修补料敷上，再按照要求烧结。我之前用一种快干型修补料，敷上后两小时就能用，不耽误生产。有次南京客户炉衬裂了道3厘米的缝，用这个方法修补后，又用了四个多月才换，省了不少钱。
其实算笔经济账就知道，按照“三防两养”的方法来，把炉衬寿命从8个月延长到14个月，一年就能少换一次炉衬，省下来的材料加工时费1万多，加上减少的停产损失，保守估计一年能省5万以上。更重要的是，能避免漏铝这样的安全事故，这可不是钱能衡量的。
做我们这行，工艺的差距往往就体现在细节上。炉衬寿命不达标，不是炉衬质量不行，很多时候是操作和养护不到位。把“三防两养”这些细节做好了，炉衬自然能用得更久，设备运行也更稳定。希望各位老板都能把这些方法用起来，别让炉衬问题再折腾人了。
